Przegląd instalacji elektrycznej jest kluczowym elementem utrzymania bezpieczeństwa i niezawodności instalacji elektrycznych w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Regularne kontrole pozwalają na wczesne wykrywanie usterek, które mogą prowadzić do poważnych zagrożeń, takich jak pożary czy porażenia prądem. W niniejszym artykule omówimy, czym dokładnie jest przegląd elektryczny, jakie są jego główne cele oraz jakie korzyści przynosi systematyczne utrzymanie instalacji elektrycznych w optymalnym stanie.
Podstawowe zasady przeglądu elektrycznego

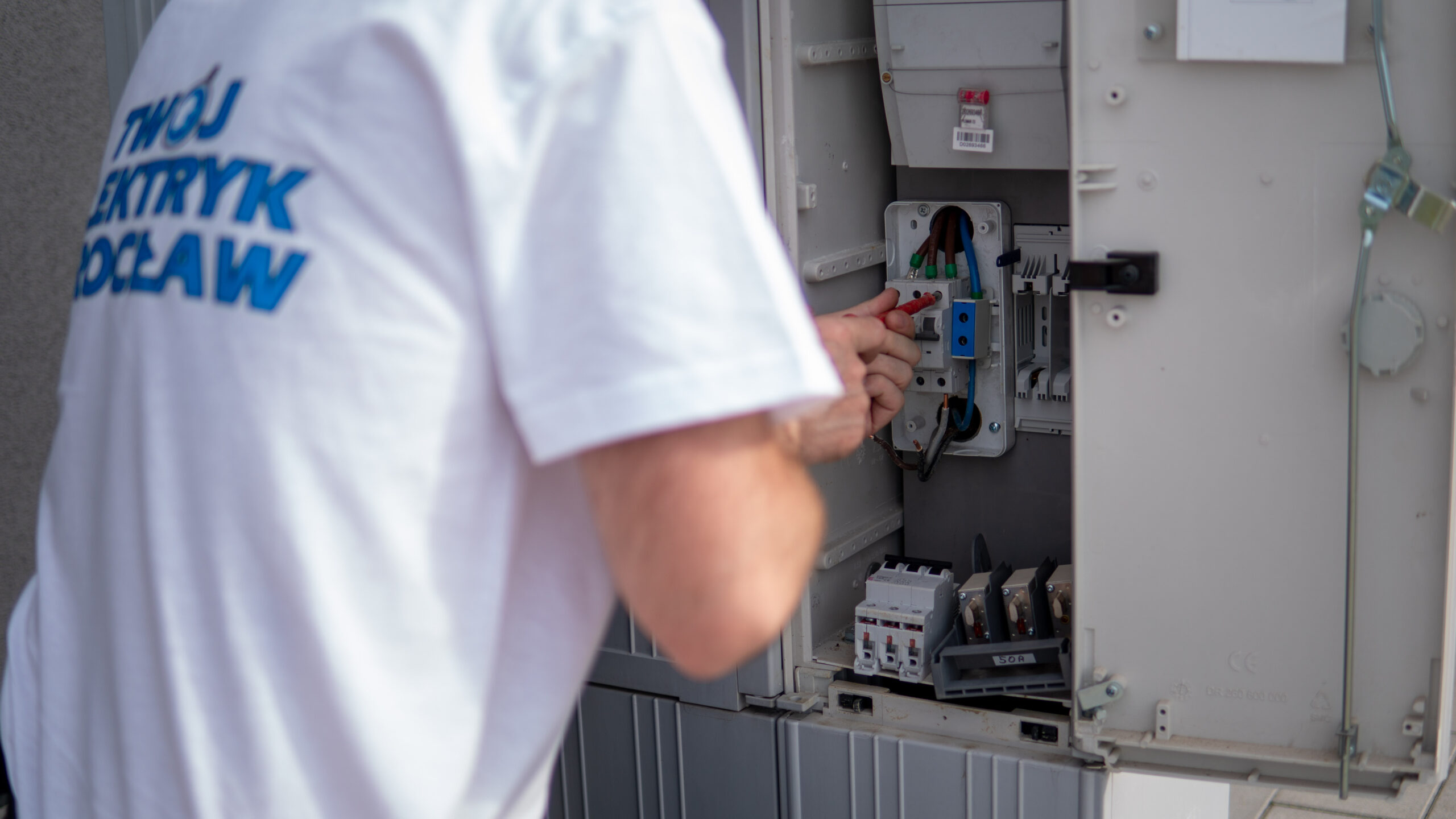

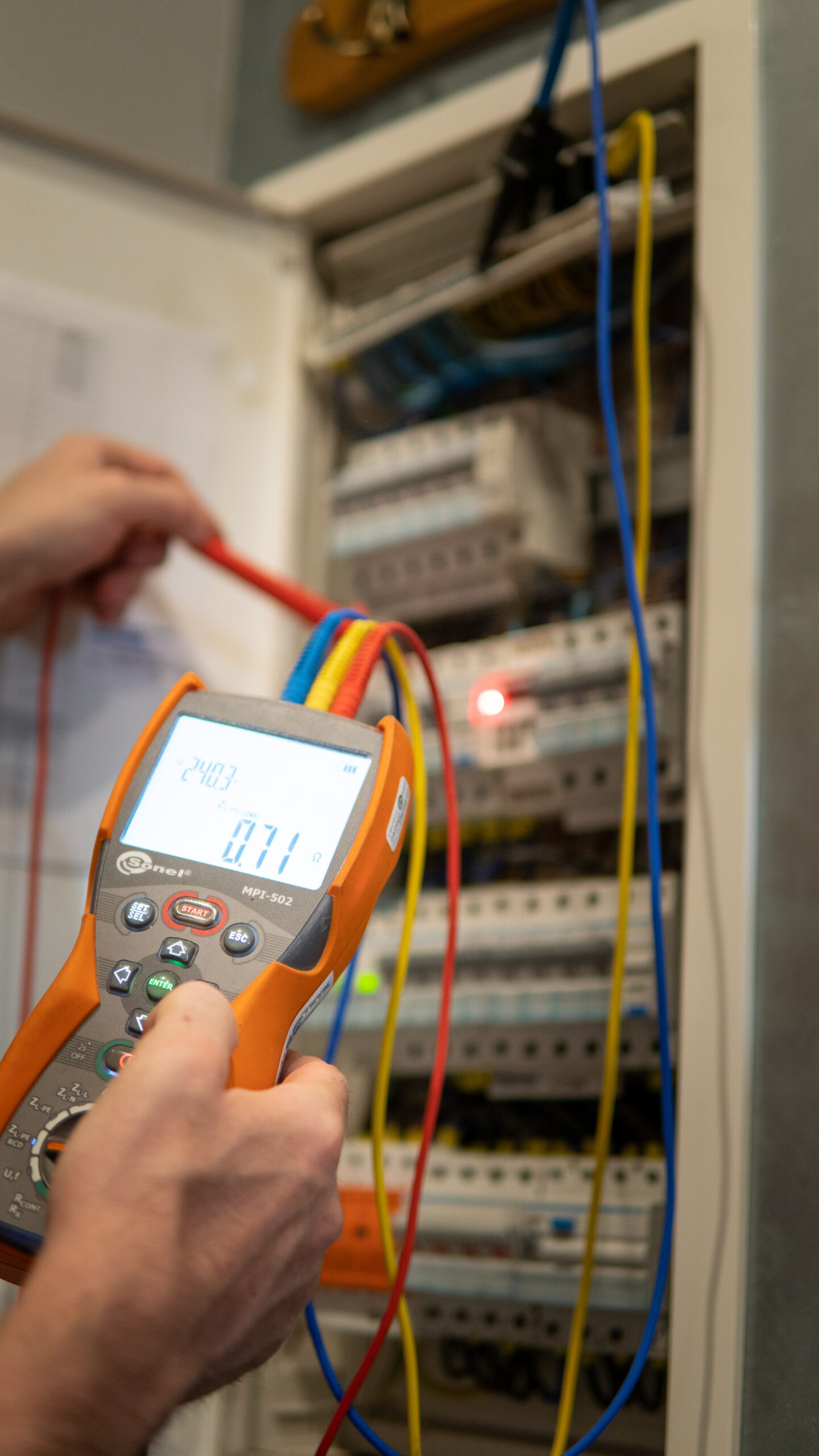

Podstawowe zasady przeglądu elektrycznego obejmują szczegółową weryfikację stanu instalacji oraz zgodności z obowiązującymi normami i przepisami prawnymi. Proces ten zaczyna się od oceny wizualnej, podczas której sprawdzane są widoczne uszkodzenia przewodów, gniazd, wtyczek oraz urządzeń zabezpieczających. Następnie, za pomocą specjalistycznych narzędzi pomiarowych, takich jak mierniki rezystancji izolacji, testery ciągłości przewodów oraz analizatory jakości energii, przeprowadzane są dokładne pomiary instalacji elektrycznej w zakresie parametrów elektrycznych. Kluczowym elementem przeglądu jest również badanie skuteczności ochrony przeciwporażeniowej, w tym testowanie wyłączników różnicowoprądowych (RCD). Inspektorzy dokonują także analizy obciążenia poszczególnych obwodów, aby upewnić się, że nie dochodzi do przeciążeń mogących prowadzić do awarii lub pożaru.
Najczęstsze usterki wykrywane podczas przeglądu
Pierwszą z usterek są uszkodzenia izolacji przewodów, które mogą prowadzić do zwarć i porażeń prądem. Innym powszechnym problemem są luźne połączenia w gniazdach, wtyczkach oraz skrzynkach rozdzielczych, mogące powodować przegrzewanie się elementów oraz iskrzenie. Często spotykanym defektem są niesprawne lub źle dobrane wyłączniki różnicowoprądowe (RCD) i wyłączniki nadprądowe (MCB), które nie zapewniają odpowiedniej ochrony przeciwporażeniowej oraz przeciwprzeciążeniowej. Kolejną usterką są nadmierne obciążenia obwodów elektrycznych, wynikające z nieodpowiedniego rozmieszczenia obciążenia lub nieodpowiedniej mocy instalacji. Przeglądy często ujawniają również problemy z jakością dostarczanej energii, takie jak harmoniczne, fluktuacje napięcia czy asymetria faz, które mogą uszkadzać urządzenia elektryczne.
Narzędzia i technologie wykorzystywane podczas przeglądów elektrycznych

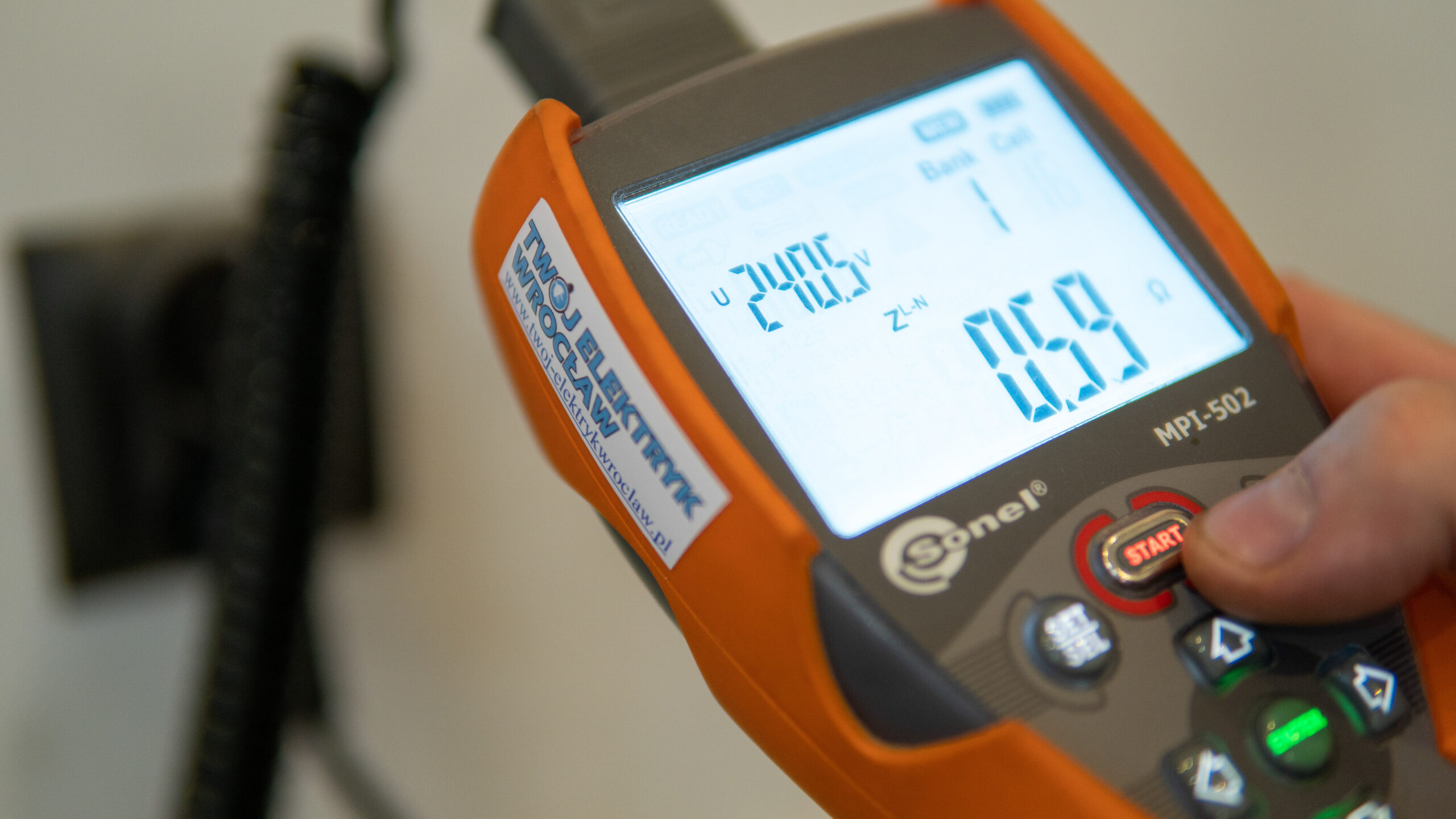

Jednym z podstawowych narzędzi jest miernik rezystancji izolacji, który pozwala na wykrycie ewentualnych uszkodzeń w izolacji przewodów. Do sprawdzania ciągłości przewodów oraz poprawności połączeń stosuje się testery ciągłości. Analizatory jakości energii są niezbędne do oceny parametrów takich jak napięcie, prąd, harmoniczne czy fluktuacje napięcia, pozwalając na identyfikację problemów związanych z jakością dostarczanej energii. Kamera termowizyjna jest wykorzystywana do wykrywania przegrzewających się elementów instalacji,. Wyłączniki różnicowoprądowe (RCD) sprawdzane są za pomocą specjalnych testerów, które weryfikują ich skuteczność w ochronie przeciwporażeniowej. Oprócz tego, inspektorzy korzystają z różnego rodzaju multimetrów cyfrowych, umożliwiających pomiary napięcia, prądu, rezystancji oraz pojemności.
Kiedy i jak często należy przeprowadzać przegląd?
Ogólne wytyczne zalecają, aby przeglądy instalacji elektrycznych w budynkach mieszkalnych przeprowadzać co najmniej co pięć lat. W przypadku instalacji komercyjnych i przemysłowych, które są intensywnie eksploatowane, zaleca się przeprowadzanie przeglądów co trzy lata lub nawet częściej, w zależności od specyfikacji oraz wymagań branżowych. Wszystkie nowe instalacje elektryczne powinny przejść pierwszy przegląd po upływie 12 miesięcy od zakończenia instalacji, a następnie być oceniane zgodnie z ustalonym harmonogramem. W przypadku zauważenia jakichkolwiek nieprawidłowości, takich jak częste wyłączenia bezpieczników, przegrzewające się gniazdka czy niewłaściwe działanie sprzętu, przegląd powinien zostać przeprowadzony niezwłocznie.
Rola przeglądów elektrycznych w zapobieganiu pożarom
Regularne kontrole pozwalają na wczesne wykrycie uszkodzeń izolacji przewodów, które mogą prowadzić do zwarć elektrycznych i generować wysokie temperatury, sprzyjające powstawaniu ognia:
- sprawdzenie instalacji w kontekście poprawności działania zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD) i wyłączniki nadprądowe (MCB), zapewnia ochronę przed przeciążeniami oraz zwarciami, które są częstą przyczyną pożarów,
- przeglądy umożliwiają również ocenę stanu technicznego urządzeń elektrycznych, takich jak gniazdka, wtyczki czy rozdzielnice, które mogą ulec uszkodzeniu i stać się źródłem iskrzenia,
- inspektorzy badają również obciążenie obwodów elektrycznych, pozwalając na identyfikację nadmiernych przeciążeń, mogących prowadzić do przegrzewania się instalacji,
- dzięki technologii, takiej jak kamery termowizyjne, możliwe jest wykrycie gorących punktów i potencjalnych miejsc zagrożonych przegrzaniem.
Przepisy i normy dotyczące przeglądów elektrycznych
W Polsce, podstawowym aktem prawnym regulującym kwestie związane z instalacjami elektrycznymi jest Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane, która określa ogólne wymagania dotyczące instalacji elektrycznych oraz ich nadzoru. Kolejnym istotnym dokumentem są Polskie Normy (PN), takie jak PN-IEC 60364 dotycząca instalacji elektrycznych w budynkach. Normy te definiują zasady projektowania, wykonania oraz konserwacji instalacji elektrycznych, a także wymagania dotyczące przeglądów i badań. Dodatkowo, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75, poz. 690) reguluje m.in. wymogi dotyczące bezpieczeństwa instalacji elektrycznych w budynkach. Zgodnie z Rozporządzeniem Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 1997 r. Nr 129, poz. 844), pracodawcy są zobowiązani do zapewnienia regularnych przeglądów instalacji elektrycznych w obiektach przemysłowych i komercyjnych, aby zapewnić bezpieczeństwo pracy. W przypadku budynków użyteczności publicznej, Normy europejskie (EN) oraz międzynarodowe normy IEC określają szczegółowe wymagania dotyczące przeglądów i konserwacji instalacji elektrycznych. Przykładem może być IEC 60364, która uzupełnia krajowe normy, dostosowując wymagania do standardów międzynarodowych.
